圓形振動篩粉機結構組成圖及振動調節
圓形振動篩粉機主要用于煤炭、冶金、礦山等部門的產品分級,通常分為普通圓振動篩和自定中心振動篩兩種,兩者之間的主要區別在于振動器的構造不同。前者的軸承中心與帶輪的中心位于同一直線上,當振動篩運轉時,帶輪便隨篩箱一起振動,因此引起三角帶的反復伸縮而使之易于損壞,并且需采用較小的振幅(一般都小于3mm)。由于這些缺點,這種振動篩已很少使用。自定中心振動篩的帶輪中心位于軸承中心與偏心塊的 之間,并使帶輪的中心線位于偏心塊與振動機體合成的質心上,因此,當振動篩工作時,帶輪就不隨篩箱一起振動,只作旋轉運動,從而還可以采用較大的振幅,以提高篩分效率。因而自定中心振動篩發展很快,獲得了廣泛應用。

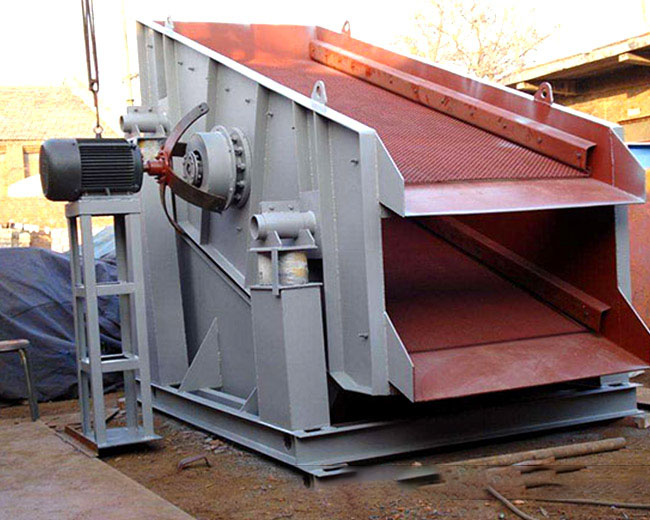

圓形振動篩粉機由振動器、篩箱、隔震裝置、傳動裝置等部分組成。振動篩具有長方形的篩面,安裝在篩箱上。篩箱及篩面在振動器的作用下,產生圓形或橢圓形軌跡的震動。由于篩面的振動是篩面上的物料層松散并離開篩面拋起,使細粒能透過料層下落并通過篩孔排出,并將卡在篩孔的顆粒振出,除產生篩分作用外還能推動物料向前運動。
圓形振動篩粉機主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅,振動器安裝在篩箱側板上,并由電動機通過三角皮帶帶動旋轉,產生離心慣性力,迫使篩箱振動。篩機側板采用高品質鋼板制作而成,側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上,一并由電動機通過聯軸器帶動旋轉,產生離心慣性力,迫使篩振動。
圓形振動篩粉機電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力,激發篩箱產生特定振幅的圓運動,篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動,物料與篩面相遇的過程中使小于篩孔的顆粒透篩,從而實現產品分級。
