看震動篩子原理圖片來詳細解說一下其篩分原理
震動篩子分為多種,下面來講解一下以下三種震動篩的原理,方形震動篩(直線震動篩)、圓形震動篩(三次元震動篩)、圓震動篩(礦用震動篩),下面下面小編一一解說:

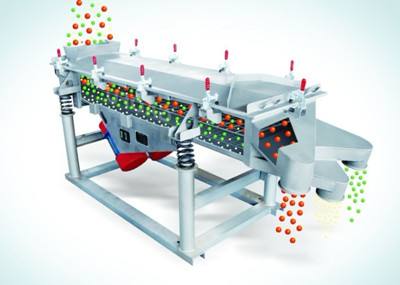

方形震動篩(直線震動篩)
方形震動篩(直線震動篩)采用雙激振器驅動,當兩臺激振器做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍式向前作直線運動,從而達到對物料進行篩選和分級的目的。可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。高篩分目數400目,可篩分出7種不同粒度的物料。

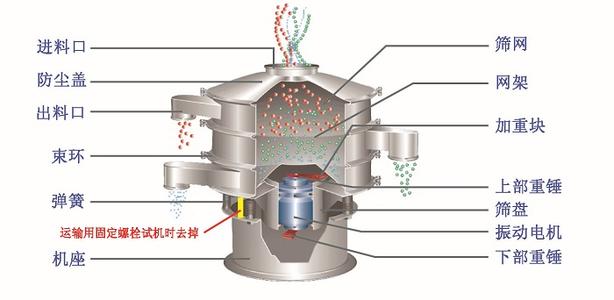

圓形震動篩(三次元震動篩)
圓形震動篩(三次元震動篩)由直立式電機作激振源,電機上、下兩端安裝有偏心重錘,將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動,再把這個運動傳遞給篩面,使物料在篩面上做外擴漸開線運動,故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長,篩面利用率高等優點,調節上、下兩端重錘的相位角,可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。

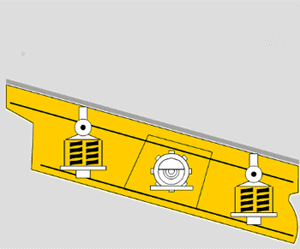

由于振動器安裝的位置偏差,實際篩箱運動軌跡一般為橢圓。即使直線振動篩,由于制造與設計偏差,通常篩箱的運動軌跡也不完全是直線,只是接近直線振動。按照支撐彈簧的結構不同,又有線形彈簧振動篩和非線形彈簧振動篩。按支承裝置安裝位置不同,可分為座式振動篩和吊式振動篩,按篩箱與水平面是否成一定角度安裝,可分為水平篩和傾斜篩。
河南鵬威是專門生產震動篩子的廠家,如有技術問題可以來電咨詢,我們會一一解答!
