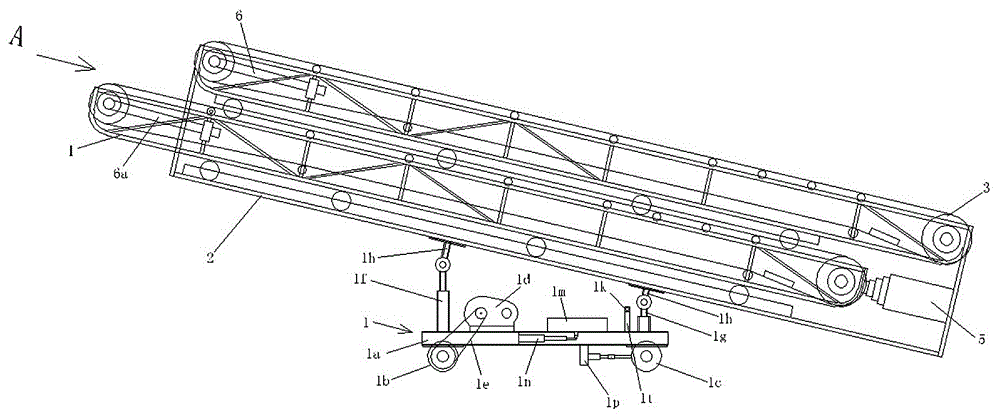

伸縮輸送機是裝車機的一種,效果很好
液壓驅動裝置17的輸出端驅動兩個滑塊9沿著導向桿10相向運動,隨之,兩個滑塊9之間的距離越來越小,進而驅動交叉撐12伸展開,然后,把限位螺栓8穿過限位孔11,將滑塊9與導向桿10鎖定,此時,設備保持在伸展?fàn)顟B(tài),同時,啟動電機5,電機5帶動主動帶輪4同軸旋轉,主動帶輪4通過傳動帶3帶動從動帶輪2旋轉,從動帶輪2帶動鏈輪1旋轉,鏈輪1帶動輸送鏈14依次繞著導板7、導輪13、滾筒16運轉,進而對物料進行輸送,當輸送工作結束之后,將電機5停機,啟動液壓驅動裝置17,液壓驅動裝置17驅動兩個滑塊9沿著導向桿10背向運動,隨之,兩個滑塊9之間的距離越來越大,進而驅動交叉撐12收縮,然后,把限位螺栓8穿過限位孔11,將滑塊9與導向桿10鎖定,此時,設備保持在收縮狀態,然后啟動第二液壓驅動裝置20,第二液壓驅動裝置20驅動搖板19,使搖板19逆向擺動,搖板19帶動導向桿10一起逆向擺動,當擺動到與支撐板21上表面平行時,即可達到設備的收縮狀態,本裝置的可伸縮功能,減小了設備的整體體積,也可使裝置便于搬運。
一種可伸縮的輸送機,包括鏈輪、從動帶輪、傳動帶、主動帶輪、電機、支撐桿、導板、限位螺栓、滑塊、導向桿、限位孔、交叉撐、導輪、輸送鏈、活動連桿、滾筒、液壓驅動裝置、腳架、搖板、第二液壓驅動裝置、支撐板、鏈輪支架;其中:腳架與支撐板固定連接,支撐板通過支撐桿與導板固定連接,支撐桿與電機固定連接,電機的輸出軸與主動帶輪固定連接,主動帶輪通過傳動帶與從動帶輪連接,從動帶輪與鏈輪同軸連接,鏈輪放置于鏈輪支架之上,鏈輪支架與支撐板固定連接,鏈輪與輸送鏈嚙合連接,第二液壓驅動裝置的輸出端與搖板活動連接,搖板與導向桿固定連接,導向桿設有限位孔,滑塊與導向桿通過限位螺栓連接,滑塊與交叉撐活動連接,交叉撐與導輪活動連接,交叉撐與滾筒通過活動連桿連接,液壓驅動裝置的輸出端與滑塊活動連接。
本實用新型的目的是提供一種可伸縮的輸送機,為克服上述的不足,通過增加改進交叉撐的結構,使交叉撐結構成為主要的支撐結構,以實現輸送機的可折疊功能,在輸送機完成作業后,可將其折疊,減小整體體積,以便于搬運。
目前,工廠采用的輸送機完成作業之后都不能進行折疊,同時由于輸送機體型龐大,重量巨大,因此,般運起來相當困難,存在不足。
實施例1、一種可伸縮的輸送機,包括鏈輪1、從動帶輪2、傳動帶3、主動帶輪4、電機5、支撐桿6、導板7、限位螺栓8、滑塊9、導向桿10、限位孔11、交叉撐12、導輪13、輸送鏈14、活動連桿15、滾筒16、液壓驅動裝置17、腳架18、搖板19、第二液壓驅動裝置20、支撐板21、鏈輪支架22;其中:腳架18與支撐板21固定連接,支撐板21通過支撐桿6與導板7固定連接,支撐桿6與電機5固定連接,電機5的輸出軸與主動帶輪4固定連接,主動帶輪4通過傳動帶3與從動帶輪2連接,從動帶輪2與鏈輪1同軸連接,鏈輪1放置于鏈輪支架22之上,鏈輪支架22與支撐板21固定連接,鏈輪1與輸送鏈14嚙合連接,第二液壓驅動裝置20的輸出端與搖板19活動連接,搖板19與導向桿10固定連接,導向桿10設有限位孔11,滑塊9與導向桿10通過限位螺栓8連接,滑塊9與交叉撐12活動連接,交叉撐12與導輪13活動連接,交叉撐12與滾筒16通過活動連桿15連接,液壓驅動裝置17的輸出端與滑塊9活動連接,增加改進交叉撐的結構,使交叉撐結構成為主要的支撐結構,以實現輸送機的可折疊功能。
附圖標記:鏈輪1、從動帶輪2、傳動帶3、主動帶輪4、電機5、支撐桿6、導板7、限位螺栓8、滑塊9、導向桿10、限位孔11、交叉撐12、導輪13、輸送鏈14、活動連桿15、滾筒16、液壓驅動裝置17、腳架18、搖板19、第二液壓驅動裝置20、支撐板21、鏈輪支架22。
工作原理:
