自定中心振動篩礦石和煤等物料專用設備
自定中心振動篩的動平衡是相對的,皮帶輪的屮心線有時也會發生位移。如果偏心重塊的 質童q過小,而參加振動的總質Q不變,則篩箱將以半徑小于振幅A的圓形軌跡回轉;如果偏心重塊過重,篩箱的回轉半徑就大于主軸的偏心距r。在上述兩種情況下,皮帶輪中心線也將發生圓周運動。但是,如果偏心重塊質里變化不大,皮帶輪中心線僅作直徑很小的圓運動,不會對電機的撓性傳動有什么影響。據此可以認為,自定中心振動篩的偏心重塊質童并不需要十分精確的選擇。
自定中心振動篩的適用范圍十分廣泛,主要用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工、醫藥、食品等行業的產品分級,是破碎篩分機組上的理想設備。自定中心振動篩是圓運動軌跡,結構簡單、堅固耐用、性能可靠、維修方便、生產效率高,因此被廣泛應用。本系列振動篩分為吊式、座式,對小規格篩機配有移動式座架,篩機分為單層與雙層篩網,傳動形式分為左、右裝,篩網有編織網和沖孔篩板
慣性振動篩在工作過程中,當皮帶輪和傳動軸的中心線作圓周運動時,篩子隨之以振幅A 為半徑作圓周運動,但裝于電動機上的小皮帶輪中心的位R是不變的,因此大小兩皮帶輪中心距將隨時改變,引起皮帶時松時緊,皮帶易于疲勞斷裂,而且這種振動作用也影響電動機的使用壽 命。為了克服這一缺點,出現了自定中心振動篩。
此時,篩箱繞軸線O - O作圓運動,振幅A = r,所以不管篩箱和主軸在運動中處于任何位置,皮帶輪的中心始終與振動中心線重合,其空間位置不變,從而實現皮帶輪"自定中心"。使大小兩皮帶輪的中心距保持不變,消除了皮帶時松時緊的現象。
自定中心振動篩的優點是在電機的穩定方面有很大的改善,所以篩子的振幅可以比慣性振 動篩稍大一些。篩分效率較高,一般可以達到80%以上??梢愿鶕a要求調節振幅的大小。 但是,在操作中,篩子的振幅受給礦量影響而變化,當篩子的給礦過大時,它的振幅變小,不能 使篩網上的礦石全部抖動起來,因而篩分效率下降;反之,當篩子的給礦量過小時,礦石在篩面上篩分時間過短,也導致篩分效率下降。因此,紿礦童不宜波動太大。所以,這種篩子適用于中、細粒物料的篩分,是選礦廠中廣泛采用的篩子之一。

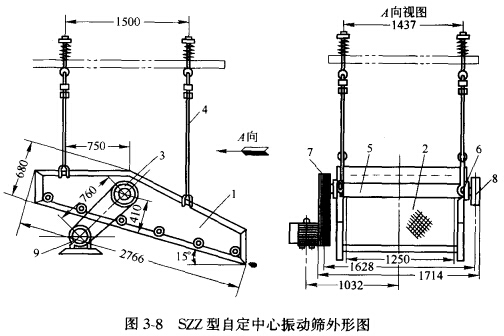

自定中心振動篩的工作原理示意圖如3-9所示。與慣性振動篩不同的是皮帶輪中心O-O位于軸承中心O1 -O1 與偏心重塊的重心O2 - O2之間。主軸是在與篩箱相連的軸承中轉動,主軸的偏心距為r,等于篩箱在正常工作時的振幅A。當電動機帶動皮帶輪7使主軸轉動時,由主軸偏心所產生的離心慣性力是加在篩箱振動系統的內力,帶動篩箱繞系統的重心作圓運動。偏重輪5上偏心重塊的質量,應該保證它們所產生的離心慣性力能夠平衡篩箱旋轉時所產生的離心慣性力。使皮帶輪中心在空間不發生位移的條件是篩箱旋轉(回轉半徑等于主軸的偏心距) 產生的離心慣性力與偏心重塊所產生的離心慣性力大小相等,方向相反,此時達到動力平衡。
自定中心振動篩用于礦石和煤等物料的粗、中細、極細各級篩分,也可用于對物料作脫水泥、脫介質等處理。自定中心振動篩結構主要由篩箱、激振器、懸掛(或支承)裝置及電動機等組成。。
自定中心振動篩又名萬能吊篩。它是由帶有偏心性質的振動器使篩子產生振動的。它的特點如下:1)篩上物料在振動作用下能達到很好的松散和分層;該振動篩的配重質量大小可以調節,可根據生產要求調節篩子振幅大小;3)當給礦量發生變化時,振幅也變化。給礦量少時振幅加大振動加劇;給礦量多時振幅變小。給礦量的變化將影響“動力平衡”,從而使皮帶輪中心產生一些振動;4)適用于中、細粒篩分而不適應粗物料篩分。
自定中心振動篩與慣性振動篩的主要區別在于,慣性振動篩的傳動軸與皮帶輪軸是同心安裝的,而自定中心振動篩的傳動軸與皮帶輪軸不同心。下面對這兩種不同的結構進行簡單的比較。
