水泥篩介紹
水泥篩是專用于水泥篩分的篩機,也叫做水泥振動篩,該機采用新型的振動電機作直接驅動,篩網結構簡單,維修方便,篩網采用高強度金屬編織網,經久耐用。
水泥篩結構合理,獨特新穎,采用振動電機做激振源,物料進行拋擲運動,達到篩分處理的目的,改掉了滾筒篩和連桿往復篩的堵篩,粘網,換網難的缺點,該機廣泛用于篩除水泥,石灰及類似的粉狀物料的異物,以保證輸送設備和包裝設備的安全運轉。
結構圖紙
水泥篩應安裝在包裝倉上方,與包裝倉上口的連接處應加減振橡膠墊,以起到防塵及釋振的作用。振動電機下的壓緊扁鋼是為運輸時防松散安裝的,開機前務必先拆除。水泥篩及振動電機的緊固螺栓和底腳螺栓要牢固可靠,需用止逆螺母或彈簧墊圈等鎖緊,以防止松動。

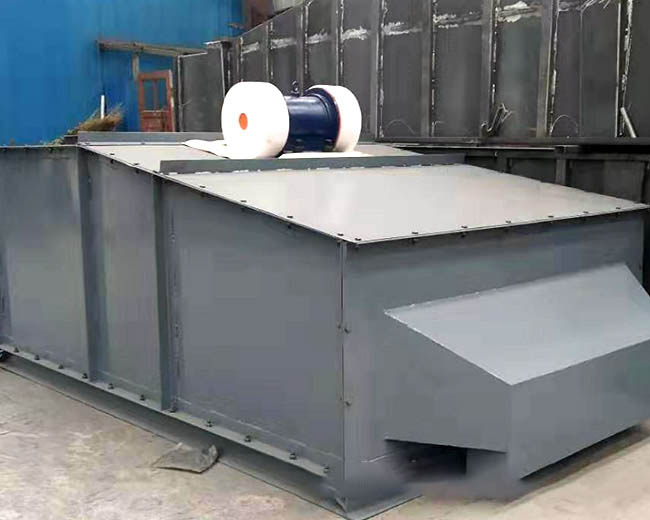

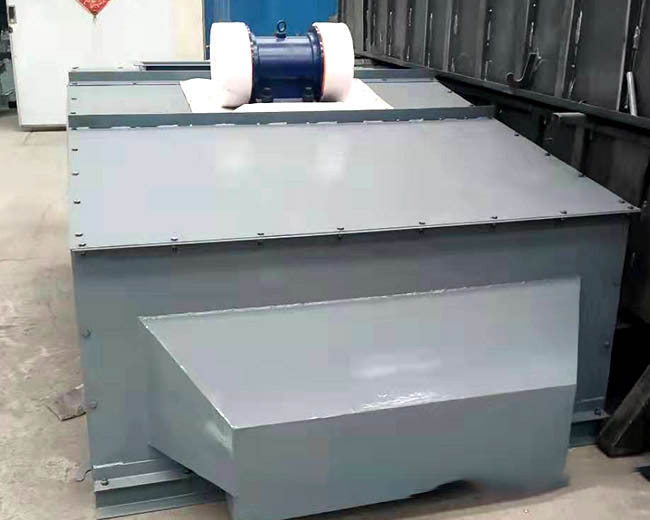

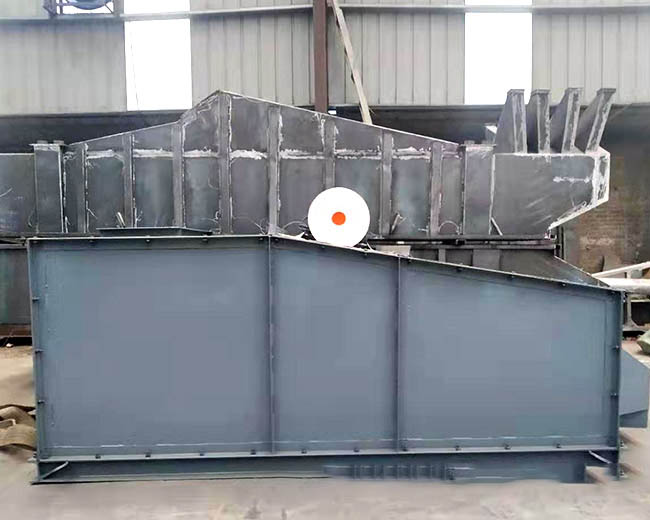

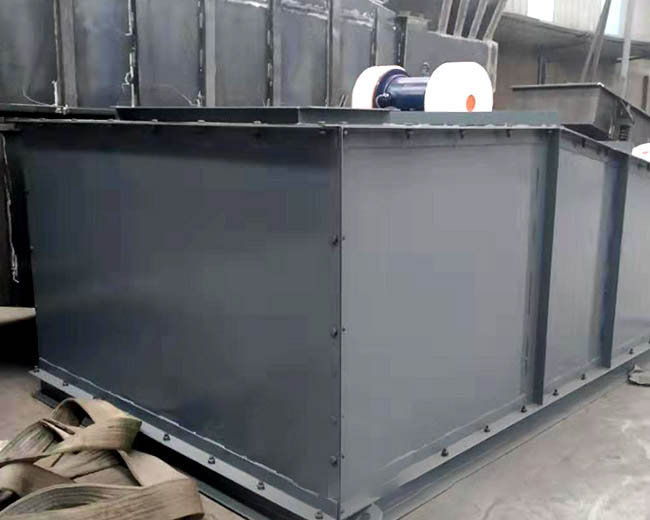

水泥篩真機圖片
工作原理

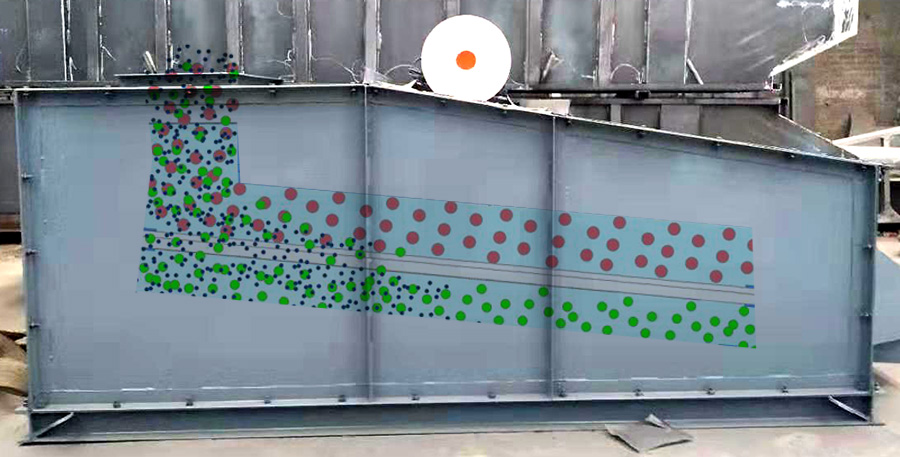

物料從水泥篩上部進料口落入篩網上,篩網框與振動電機固定在一起,所以篩網隨著振動電機的振動作近似圓的軌跡運動。物料在篩網上被不斷地拋起,并向前下方移動。物料中小于網孔尺寸的粉料及顆粒就穿過篩網落下。而大于網孔尺寸的雜物則從篩面流經排渣口排出,從而完成篩分工作。減振彈簧是為了減少該機對地面的振動力。護網是為了防止安裝、維修時的工具或其它物件落入料倉中。
型號參數表格
型號 | 篩面 | 給料粒度(m) | 處理量(t/h) | 振次r.p.m | 雙振幅(mm) | 方向角(°) | 振動電機 | 外型尺寸長×寬×高(mm) | 重量(kg) | ||||
面積 | 傾角 | 篩孔尺 | 結構 | 型號 | 功率(kw) | ||||||||
PWSN615 | 0.9 | 6 | 5×5 | 編織 | <20 | 5-15 | 960 | 6 | 50 | YZDP5-6 | 0.4×2 | 1700×1145×1120 | 305 |
PWSN815 | 1.2 | 15-35 | 1700×1410×1150 | 420 | |||||||||
PWSN1020 | 2 | 35-50 | 7 | YZDP10-6 | 0.75×2 | 2238×1660×1350 | 758 | ||||||
PWSN1224 | 2.88 | 50-75 | 8 | YZDP20-6 | 1.5×2 | 2488×2010×1500 | 1180 |
