礦山振動篩介紹

礦山振動篩顧名思義是使用在礦山礦石行業篩分分級的設備，該種設備大多為重型的篩機，處理大塊物料，我們可以為客戶提供詳細的圖紙尺寸，及很多種型號的說明，可以幫客戶選擇合適的礦山分級設備。

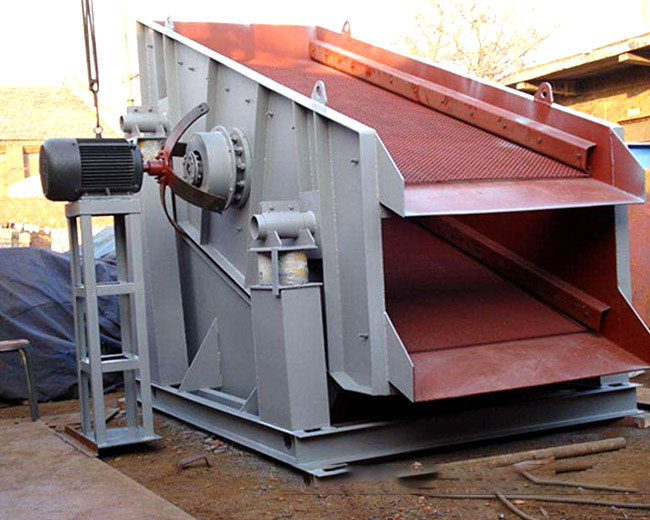

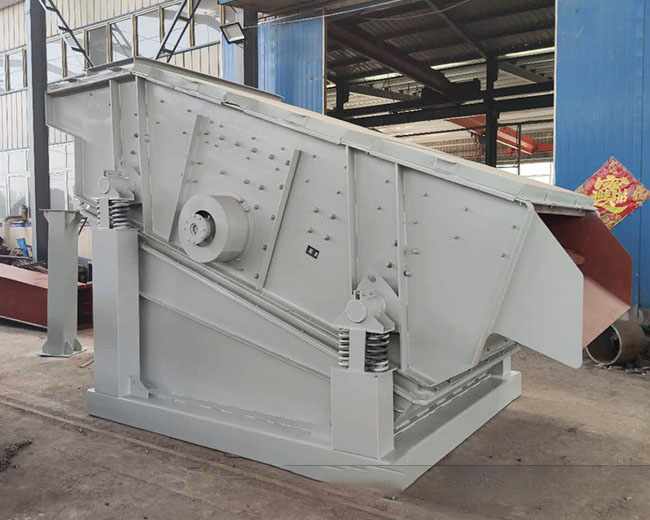

圓振礦山振動篩

圓振礦山振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

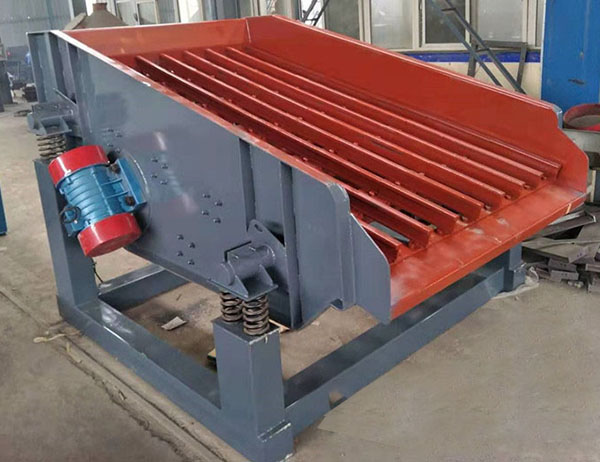

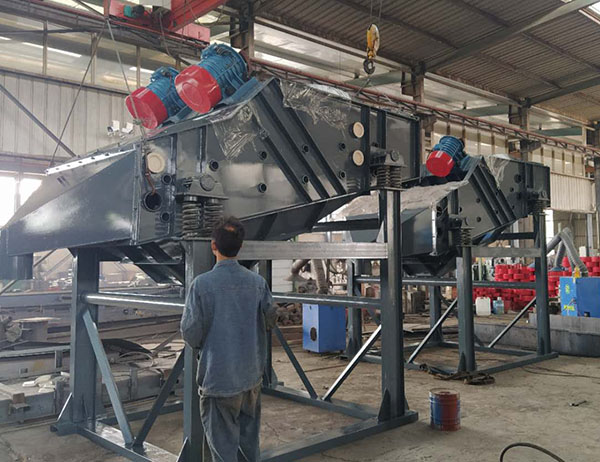

直線礦山振動篩

直線礦山振動篩采用雙激振器驅動，當兩臺激振器做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。可

直線圓振區別優勢

? 運動軌跡
圓振動篩上的物料做圓形運動，直線篩上的物料向前做直線運動。
? 激振器
圓振動篩由于激振器是一根軸，利用慣性電機工作，所以又叫單軸振動篩，直線振動篩激振器由兩根軸組成，利用振動電機激振的原理工作，所以也稱雙軸振動篩。
? 堵孔現象
圓振動篩的物料在篩面上呈拋物圓形軌跡運動，使物料盡可能的分散從而提高了物料彈跳力，且卡在篩孔中的物料也可以跳出，減少了堵孔現象。
? 安裝布置
直線振動篩由于篩面傾角小，篩子的高度減小，便于工藝布置。
? 篩面傾角

根據物料的顆粒大小，圓振動篩可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩機的處理量。一般而言，直線振動篩在生產中的篩面傾角較小。

? 材質
一般情況下，圓振篩制作時使用的板材較厚，箱體采用錳鋼制作，是為了抵抗篩分過程中物料的沖擊力。直線振動篩制作用料則以輕型板材或不銹鋼板材為主。
? 適用領域
圓振動篩主要篩分比重大、顆粒大、硬度高的物料，在礦上、煤炭、采石廠等礦山行業用途較廣。
直線篩主要篩分細顆粒、比重輕、硬度不高的物料，以干式粉狀、細顆粒狀或微粉物料為主，通常在食品、化工、建材、醫藥行業用途較廣。
? 處理能力
對于圓振動篩而言，由于激振器布置在篩箱重心的上方，故篩箱兩端橢圓長軸成下八字形，且給料端橢圓長軸的上端朝向排料方向，有利于物料迅速散開，而排料端橢圓長軸上端逆著排料方向，減輕物料運動速度，有利于難篩物料透篩，且圓弧狀的篩面又增大了篩機的有效面積，從而提高其處理能力。
另外，對于難篩物料，圓振動篩可以使主軸翻轉，從而使振動方向同物料運動方向相反，物料沿篩面運動速度降低（在篩面傾角與主軸轉速相同的情況下），以提高篩分效率。
? 環保性
直線振動篩可采取全封閉結構，無粉塵溢散，更利于保護環境。

型號參數大全

圓振礦山振動篩型號

號	給料粒度 mm	處理量 t/h	雙振幅 mm	配用電機		單點動負荷 N	最大動負荷 N	外形尺寸 長×寬×高（mm)
				型號	功率Kw
YA-1236	<200	70-250		Y160M-4	11	±802	±4008	3757×2364×2465
YA2-1236	<200	70-250		Y160M-4	11	±802	±4008/	3757×2364×2465
YA-1536	<400	200-650		Y160M-4	11	±931	±4665	3757×2670×2437
YA1-1536	<400	200-650		Y160L-4	15	±931	±4665	3757×2715×2437
YA-1236	<400	250-750		Y160M-4	11	±980	±4900	3757×2975×2437
YA2-1236	<400	250-750		Y160L-4	15	±980	±4900	3757×3020×2437
YA-1236	<400	300-850	9-11	Y160L-4	15	±928	±4640	4331×3020×2700
YA1-1236	<400	300-850		Y160L-4	15	±928	±4640	4331×3020×2700
YA-1236	<400	400-950		Y160L-4	15	±1392	±6958	4904×3020×2943
YA2-1236	<400	400-950		Y160L-4	15	±1392	±6958	4904×3020×2943
YA-1236	<400	450-1150		Y180M-4	15	±2889	±14445	4945×3423×3501
YA2-1236	<400	450-1150		Y180L-4	18.5	±2889	±14445	4945×3463×3501
YA-1236	<400	550-1350		Y200L-4	22	±2889	±14445	6116×3619×3849
YA2-1236	<400	550-1350		Y200L-4	30	±2889	±14445	6116×3619×3849
YA-1236	<400	600-1400		Y200L-4	30	±2889	±14445	6091×3925×3846
YA2-1236	<400	600-1400		Y200L-4	30	±2889	±14445	6091×3925×3846

直線礦山振動篩型號

參數  型號	層數	篩孔尺寸  （mm）	給料粒度  （mm）	處理量  （t/h）	雙震幅  （mm）	振動方向  角（ °）	電動機		支點動負荷（N）
							型號	功率（kw）	工作時	最大
ZKB0936	1	5~25	<100	40	6~8	45	Y132S--6	3*2	±800	+4000
2ZKB1020	2	8~25	<100	60	6~8	45	Y132S--6	3*2	±800	+4000
ZKBI025	1	8~25	<100	60	6~8	45	Y132S--6	3*2	±800	+4000
ZKB1225	1	8~25	<100	80	6~8	45	Y132S--6	3*2	±800	+4000
ZKB1236	1	10~25	<100	100	6~8	45	Y132M2--6	5.5*2	±100	+5000
2ZKB1236	2	25~50	<100	150	6~8	45	Y132M2--6	5.5*2	±1000	+5000
2ZKB1437	2	25~50	<100	200	6~8	45	Y132M2--6	5.5*2	±1200	+6000
ZKB1542	1	25~50	<100	200	6~8	45	Y132M2--6	5.5*2	±1400	+7000
ZKB1756	1	25~50	<300	300	6~8	45	Y160L--6	11*2	±1600	+8000
2ZKB1756	2	25~50	<300	400	6~8	45	Y160L--6	11*2	±1800	+9000
ZKB1836	1	25~50	<300	400	6~8	45	Y160L--6	11*2	±1600	+8000
2ZKB1848	2	25~80	<300	600	6~8	45	Y160L--6	11*2	±1800	+9000
ZKB1856	1	25~80	<300	500	6~8	45	Y160L--6	11*2	±1800	+9000
2ZKH1856	2	25~80	<300	600	6~8	45	Y180L--6	15*2	±1800	+9000
ZKB1863	1	25~80	<300	500	6~8	45	Y180L--6	15*2	±1800	+9000
2ZKB2065	2	25~80	<300	1000	6~8	45	Y180L--6	15*2	±1900	+9500
ZKB2452	1	25~80	<300	800	6~8	45	Y180L--6	15*2	±1900	+9500
ZKB2460	1	25~80	<300	800	6~8	45	Y180L--6	15*2	±2000	+10000
2ZKB3060	2	25~80	<300	1000	6~8	45	Y225M--8	22*2	±3000	+15000
ZKB3675	1	25~80	<300	1500	6~8	45	Y225M--8	22*2	±3000	+15000
