方形搖擺篩
適用物料：新材料、冶金、金屬粉末、礦物粉末
價格區間：80000-200000 處理能力：300T/H
方形搖擺篩簡介
搖擺篩' target='_blank'>方形搖擺篩篩分量大，多層分級設計，一機分兩組，一臺抵多臺使用，產量翻倍。 柔性篩分，加速度比普通振動篩低4-5倍，使用壽命提高，從而減少維護成本 大型靜電噴塑工藝，設備更加美觀、耐磨、防銹。廣泛適用于化工、冶金、有色金屬、非有色金屬、食品、磨料等行業。
方型搖擺篩是一種具有高精度大產量的篩分設備，它具有自清網效果佳，篩網利用率高壽命長，密封效果好。
篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。
方形搖擺篩試機視頻
工作原理視頻
篩機搖動體即篩箱運動軌跡來看，方型回旋篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為0°~5°）。回旋篩的工作原理為，篩機起動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。
方形搖擺篩工作原理視頻

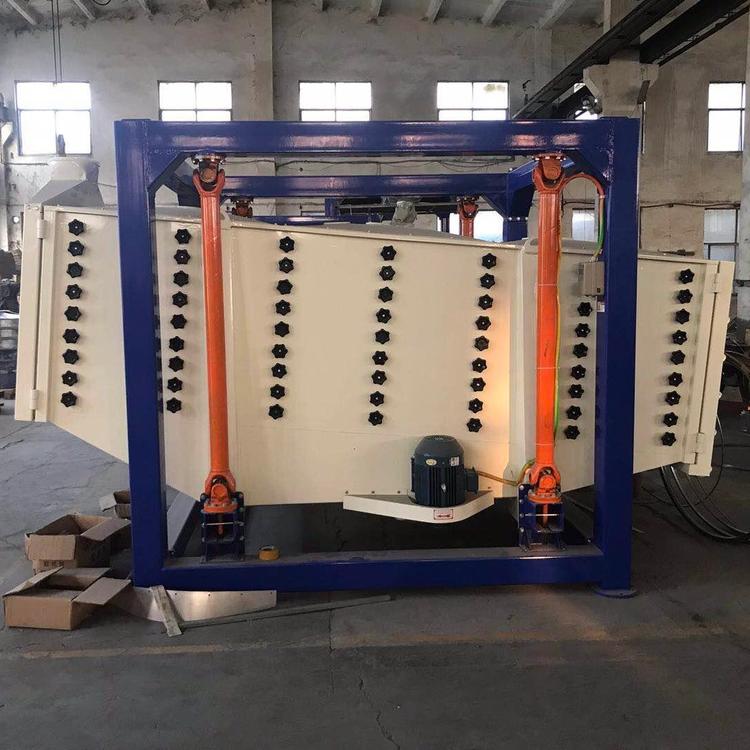

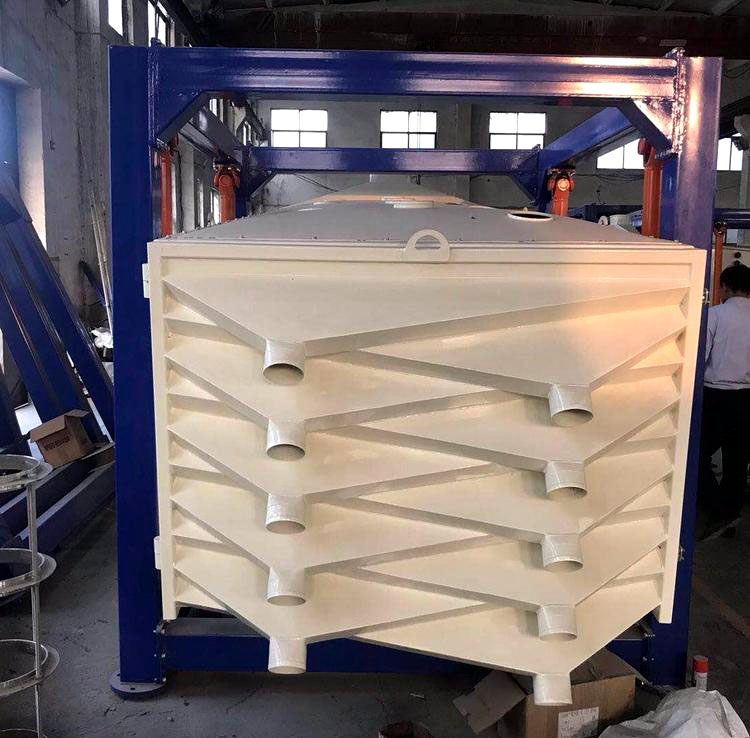

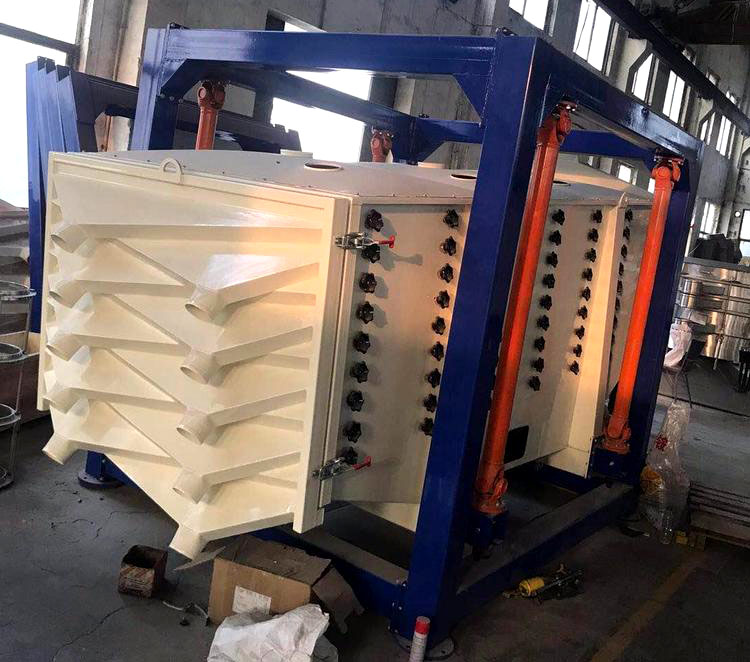

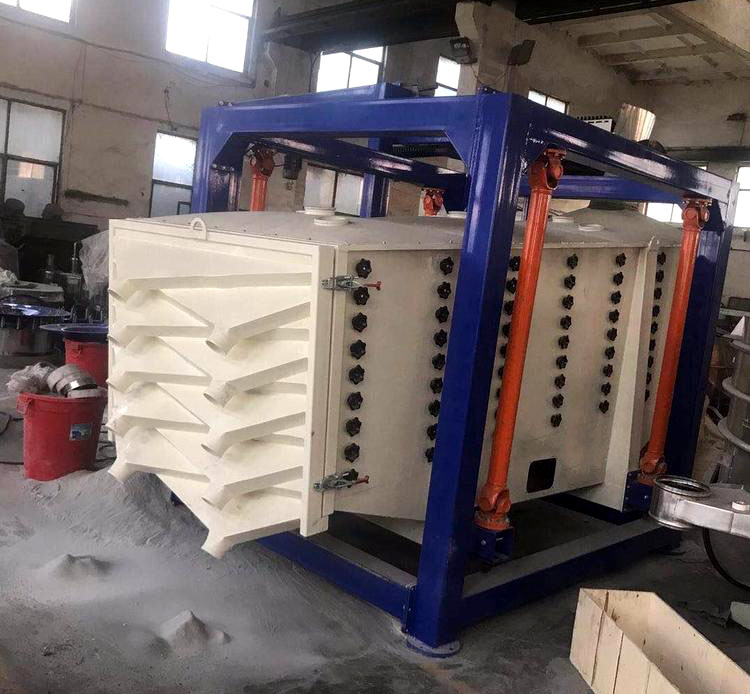

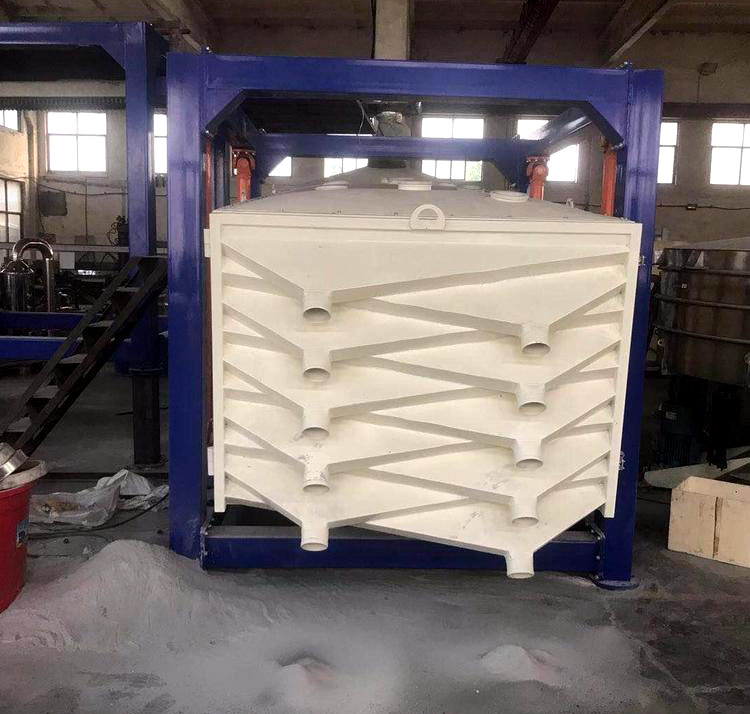

方形搖擺篩圖片
結構圖紙及參數

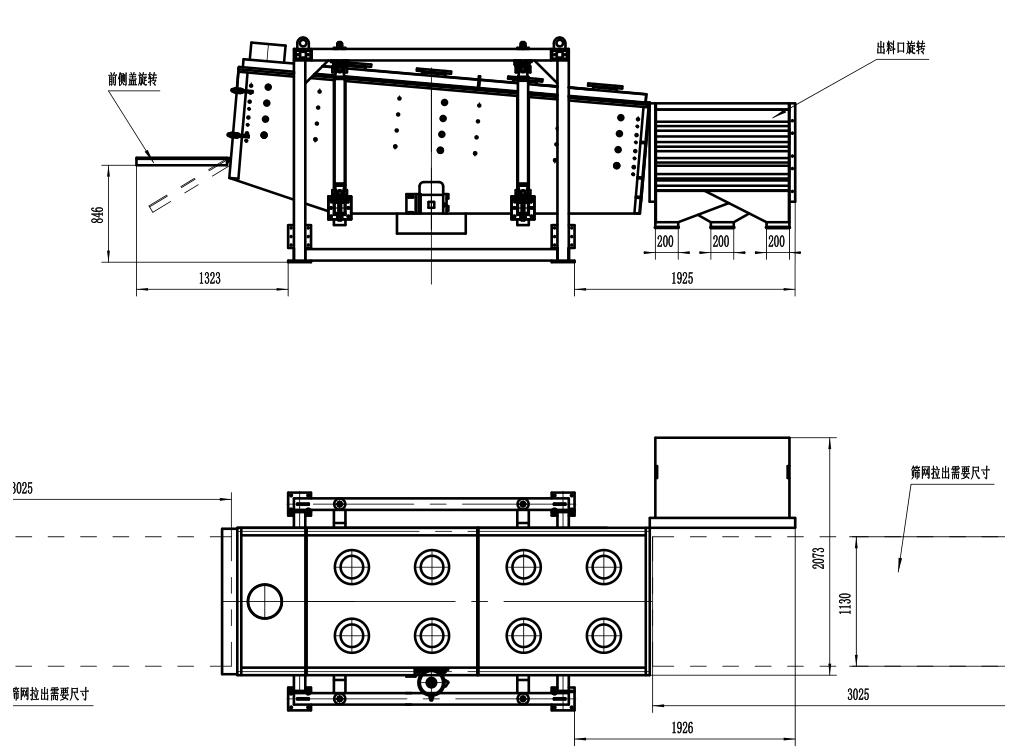

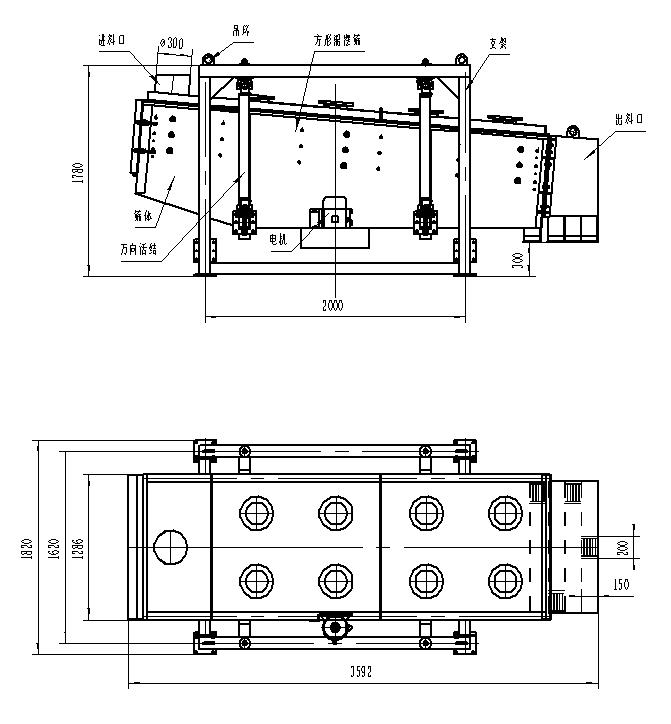

方形搖擺篩結構圖紙
方形搖擺篩參數
|
型號 |
有效篩 分面積(㎡) |
功率 （kW |
篩面傾角 (°) |
層數 |
回轉頻次 (r/min) |
篩箱行程 (mm) |
|
FYBS1030 |
3 |
3 |
5～8 |
1-5 |
180-260 |
25-60 |
|
FYBS1036 |
3.6 |
|||||
|
FYBS1230 |
3.6 |
4 |
5～8 |
1-5 |
180-260 |
25-60 |
|
FYBS1236 |
4.32 |
|||||
|
FYBS1530 |
4.5 |
5.5 |
5～8 |
1-5 |
180-260 |
25-60 |
|
FYBS1536 |
5.4 |
|||||
|
FYBS1830 |
5.4 |
7.5 |
5～8 |
1-5 |
180-260 |
25-60 |
|
FYBS1836 |
6.48 |
|||||
|
FYBS2030 |
6 |
7.5 |
5～8 |
1-5 |
180-260 |
25-60 |
與圓形搖擺篩區別
1、物料篩面運行軌跡（方形：物料進行水平圓周回旋運動，圓形：進行圓周和低拋運動）方形搖擺篩由于箱體略微傾斜的設計，物料會在網面上進行前后直線運動和平面圓周運動，圓周運動負責將物料分散開并篩選，直線運動負責輸送物料；
圓形搖擺篩模仿人工篩分，物料在篩網上會被搖晃散開并被輕微向上低拋，在層層篩箱內重復，被按照需求篩分。
2、適用物料
方形搖擺篩對碳素、石英砂、機制砂、壓裂砂等物料有不錯的篩分效果；圓形搖擺篩可以用于篩分面粉、食鹽、石墨等精密、性脆、不規則物料。
3、產量
方形搖擺篩篩網孔徑要比圓形搖擺篩更多，這也就注定了單位面積內方形篩會比圓形篩篩分量更大，效率更高（方形搖擺篩篩分精度可達98%以上，而圓形搖擺篩精度則在93%~95%之間）。
不過并不是效率高就更好哦~，圓形搖擺篩的細密篩網使得它在處理精密物料（600目以下）時，會發揮更好的效果！
4、安裝條件
硬化地面是方形搖擺篩的安裝要求，而圓形搖擺篩除了地面硬化，還要求沒有坡度（構造原因）。
