礦用振動篩簡介

      礦用振動篩主要包含振動電機式和激振器式兩種，簡稱礦用篩。主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。

      礦用篩是很多篩機的統稱，其實高效重型篩、自定中心振動篩、橢圓振動篩、脫水篩、圓振篩、香蕉篩、直線振動篩等形式的篩機都可以成為礦用振動篩，在經過不同行業的不同配置加工改良，針對礦山行業所獨有的一批篩機類型。

      礦用振動篩是一個比較精密的設備，沒有多年的制造經驗，容易導致很多故障，為了您不受損失請不要自行按照流出的圖紙加工制造。歡迎來電奧創咨詢。

礦用振動篩特點：

1、結構新穎，技術參數先進，處理能力大，篩分效率高；
2、采用筒體式偏心軸激振器及偏塊調節振幅，使用維修方便；
3、采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔；
4、采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩等；
5、采用塊偏心作為激振力，激振力強；
6、篩子橫梁與篩箱采用高強度螺栓聯接，無焊接；
7、篩機結構簡單，維修方便快捷；
8、采用輪胎聯軸器，柔性聯接，運轉平穩；
9、篩分效率高、處理量大、壽命長；
10、過多年生產實踐，證明該系列篩機具有處理量大，技術參數合理，結構強度、剛度高，系列化、通用化、標準化程度高，運轉平穩可靠、噪音小、維護檢修方便等一系列優點。

礦用篩技術參數

礦用振動篩試機視頻

型號	篩面		給料粒度 (mm)	電機功率 (kW)	產量 (t/h)	重量 (t)
	面積(㎡)	傾角度 (°)
ZK1022	2.25	-5~5	<250	3×2	4.5-90	2.2
ZK1230	3.6	-5~5	<250	4×2	7.2-144	2.6
ZK1237	4.5	-5~5	<250	5.5×2	9-180	3.1
ZK1437	5.25	-5~5	<250	5.5×2	12-250	3.2
ZK1445	6.3	-5~5	<250	7.5×2	12.6-252	4.1
ZK1637	6	-5~5	<250	5.5×2	12-240	3.5
ZK1645	7.32	-5~5	<250	11×2	95-280	4.5
ZK1837	6.75	-5~5	<250	11×2	90-270	5
ZK1845	8.1	-5~5	<250	11×2	16.2-234	5.5
ZK1852	9.45	-5~5	<250	11×2	18.9-378	5.9
ZK2045	9	-5~5	<250	11×2	16.2-324	6
ZK2052	10.5	-5~5	<250	11×2	21-420	6.4
ZK2060	12	-5~5	<250	15×2	24-480	7.6
ZK2445	10.8	-5~5	<250	15×2	21.6-432	7.4
ZK2452	12.6	-5~5	<250	15×2	25.2-504	8.2
ZK2460	14.4	-5~5	<250	15×2	28.8-576	9.2
ZK3045	13.5	-5~5	<250	15×2	27-540	10
ZK3052	15.75	-5~5	<250	22×2	31.4-628	10
ZK3060	18	-5~5	<250	22×2	17.5-525	11
ZK3645	16.2	-5~5	<250	22×2	37.8-756	12.2
ZK3652	18.9	-5~5	<250	22×2	43.2-864	13.4
ZK3660	21.6	-5~5	<250	22×2	43.2-864	14.3
ZK3675	27	-5~5	<250	30×2	54-1080	17.1
2ZK1022	2.25	-5~5	<250	4×2	4.5-90	3
2ZK1230	3.6	-5~5	<250	5.5×2	7.2-144	3.7
2ZK1237	4.5	-5~5	<250	7.5×2	9-180	4.4
2ZK1437	5.25	-5~5	<250	7.5×2	12-250	5
2ZK1445	6.3	-5~5	<250	15×2	12.6-252	6.9
2ZK1637	6	-5~5	<250	15×2	12-240	6.9
2ZK1645	7.32	-5~5	<250	15×2	95-280	8.6
2ZK1837	6.75	-5~5	<250	15×2	90-270	7.9
2ZK1845	8.1	-5~5	<250	15×2	16.2-234	8.1
2ZK1852	9.45	-5~5	<250	15×2	18.9-378	9
2ZK2045	9	-5~5	<250	15×2	16.2-324	9.1

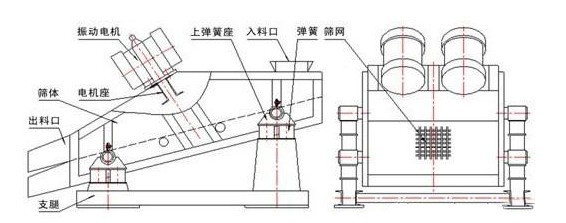

礦用篩結構圖紙

礦用篩結構圖紙

礦用篩由篩箱、振動電機、減振系統及底架等組成。
篩箱由篩框、篩板、襯板等組成。
振動電機采用高性能、高壽命的TZDC系列振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振動幅。
減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本系列振動篩的振動電機安裝方式可分為上振式和下振式，減振器安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

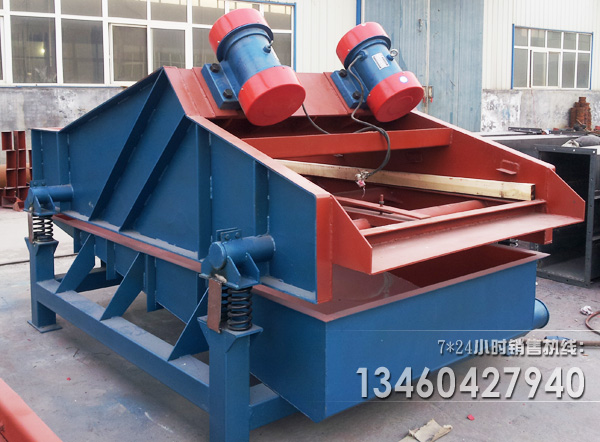

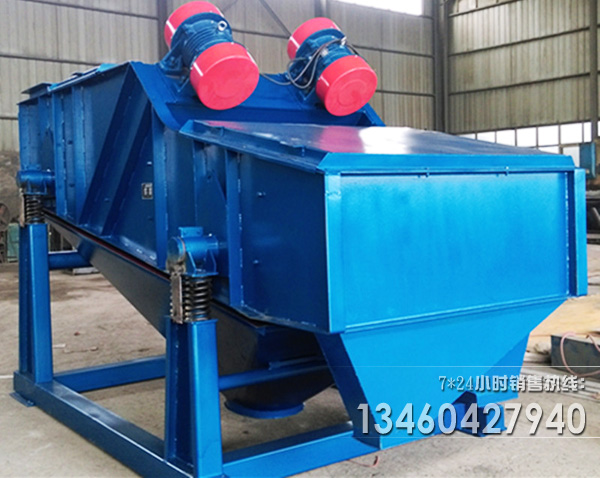

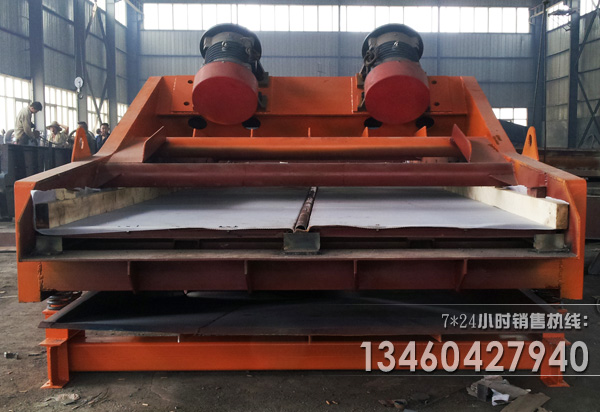

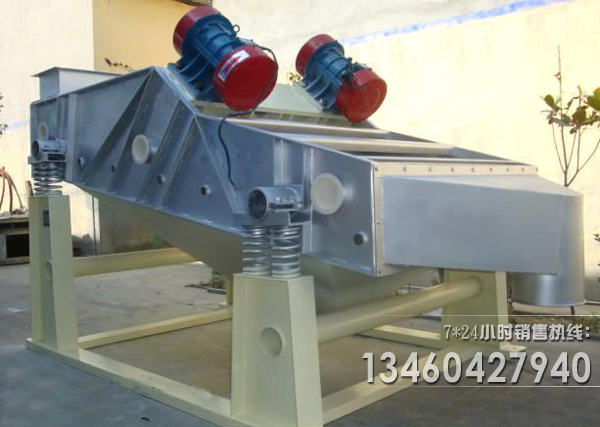

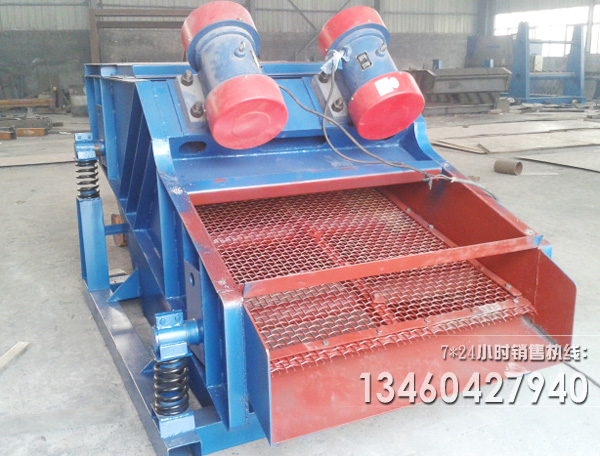

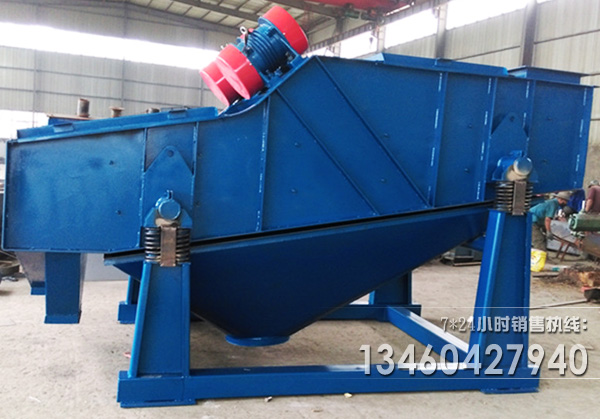

礦用篩真機圖片

使用廠家須知

礦用振動篩操作注意
(1)、操作人員在工作前應閱讀值班記錄，并進行設備的總檢查。檢查三角帶的張緊程度、振動器中的油位情況，檢查篩面張緊情況、各部螺栓緊固情況和篩面破損情況。
(2)、振動篩啟動應遵循工藝系統順序。
(3)、在振動篩工作運轉時，要用視、聽覺檢查激振器和篩箱工作情況。振動篩停車后應用手觸摸軸承蓋附近，檢查軸承溫升。
(4)、振動篩停車應符合工藝系統順序。振動篩除特殊要求外，嚴禁帶料停車后繼續向篩子給料。
(5)、振動篩交接班時應把當班篩子技術狀況和發現的故障記入值班記錄。振動篩記錄中應注明零部件的損傷類別及激振器加、換油日期。

(6)、振動篩是高速運動的設備，振動篩運轉時操作巡視人員要保持一定的安全距離，振動篩以防發生人身事故。

礦用振動篩電機轉向

礦用振動篩維護和檢修的目的是了解振動篩的全面狀況，礦用振動篩并以修理和更換損壞、磨損的零部件的方法恢復篩子的工作能力。振動篩其內容包括日常維護、定期檢查和修理。

電機轉向指的是在一臺振動篩設備上，如果使用兩臺電機的話，此兩臺振動電機的方向應是相反方向，如果兩臺電機是相對轉向的話，處理的物料量是比較小的，但是振幅比較大、振動頻率是比較高的，如果兩臺電機是同向轉向的話，處理物料的量是比較大的、振幅是比較小的、振動頻率是比較低的，可以根據具體的生產要求來進行調節振動電機的轉向。

礦用振動篩較佳安裝角度是多少？

1、在客戶沒有特別要求的情況下，廠家會按標準的機型生產定做，那就是水平方向，也就是說四個支腿的高度是一樣的，然后四個腿上面有膨脹絲安裝孔，可以安裝在預制水泥地上面，以防在使用過程中啟、停的瞬間激振力過大，導致篩機移位。

2、如果客戶有特殊要求，比如說客戶現場有傾斜角要求，那么我們就會按照客戶的要求去生產滿足于要求的設備；

3、傾斜角度一般沒有特別嚴格的要求，大多數保持水平即可，如果說物料較容易篩分徹底，比如網孔比較大，并且物料投進的速度或者量也不大的情況下，只要物料從上面過一下即可篩分出來，篩機的時產我們也想相應提高一些，這樣情況下我們可以略微將出料口往下傾斜一點即可；

4、還有就是，如果我們的物料比較細小，網孔也小，產量要求也不是特高，我們往往也可以在保證時產的前提下，將出料口略微提高，這樣可以提高我們的篩分率。
