td160斗式提升機

td160斗式提升機是TD系列斗式提升機的一種型號，該機型由于應用比較廣泛所以從總型號里面分離出來解說，TD160斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度高40m，其特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60。C。

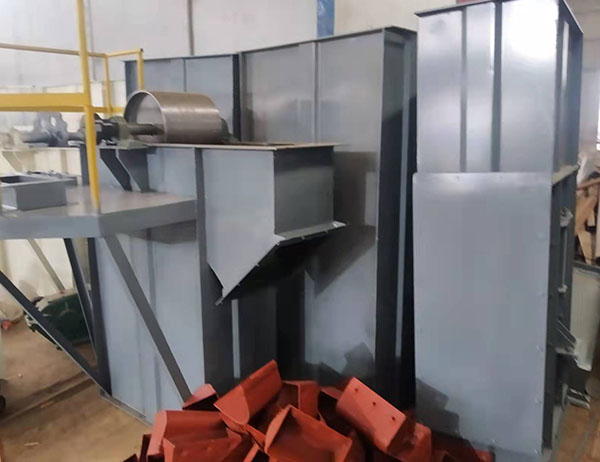

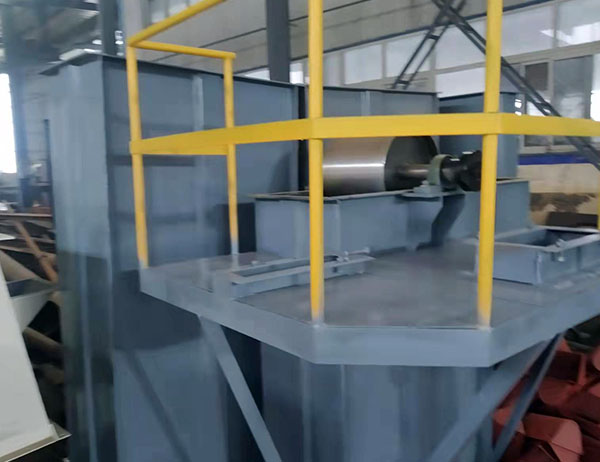

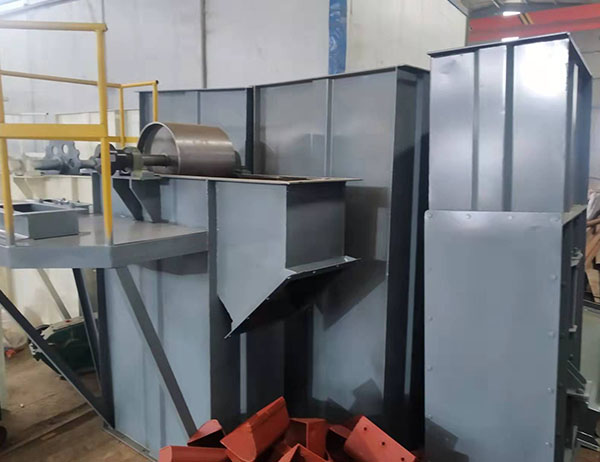

廠家真機

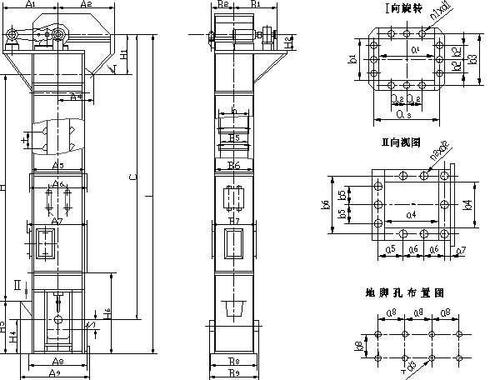

td160斗式提升機圖紙

詳細參數

TD160型斗式提升機是帶式提升機中最小的一種型號，從型號可以看出它是采用皮帶等作為牽引構件，斗寬160mm的較小型斗提機，其詳細參數如下：

TD160型斗式提升機的料斗有4種，即淺斗（斗容0.5L）、弧形斗（斗容0.9L）、中深斗（斗容1.2L）、深斗（斗容1.9L），通常選擇使用中深斗較多，有其它要求按客戶要求制作。

TD160斗提機牽引皮帶寬度200mm，斗寬160mm，因料斗寬度所限，提升物料最大塊不超過25mm。

TD160帶式斗提機輸送量因使用的料斗形式不同而多少不等，帶速一般為1.4米/秒，使用淺斗和弧形斗時，料斗間距為280mm，提升量分別為5.4立方米-0.9立方米/小時；使用中深斗和深斗時，料斗間距為350mm，提升量為9.6立方米-16立方米/小時。

所配電機和減速機因提升高度不同進行配置，一般功率在4kw以上。

TD160型斗式提升機適用于垂直輸送堆積密度不大于1.5t/m3的粉狀、粒狀、及小塊狀的磨琢性較小的散狀物料，如糧食、煤、水泥、細碎礦石等。斗式提升機提升高度<40m，其結構簡單，運行平穩，掏取式裝料，離心重力式卸料，物料溫度不超過60℃（如采用耐熱橡膠帶，溫度不超過200C°。

使用說明書

安裝

1、安裝提升機應首先固定好機座，機座應固定在可靠的基礎上，然后在機座上依次連接機筒，**連接機頭和安裝減速電機。
2、整機安裝校直后，機筒在穿過樓層處必須與樓板固定，若附著物，應安設支承機殼的支架，以防止整個機器傾斜和位移。
3、機筒連接允許墊入密封墊，以保證密封。
4、提升機的料斗按要求安裝在料斗帶上，裝好料斗的料斗帶兩端分別從機頭放入。繞過頭輪和底輪，早操作孔處進行連接。在裝置料斗帶時。應將底輪調至**位置。
5、校正頭輪軸至水平，并使頭輪軸和尾輪軸位于統一垂直平面內。
6、斗式提升機為垂直輸送設備，頭輪、底輪、機筒的中心線應力求在同一鉛垂線上，其偏差每米長度不超過2毫米，積累偏差不超過8毫米。
7、料斗裝于提升機內，不應有偏斜造成碰撞機殼現象發生。
8、張緊裝置應保證料斗帶具有均勻的正常工作所必須的張緊力。
9、當提升機安裝完畢后，應向各潤滑部位加注潤滑油，進行空載試車，空載試車正常后，方可進行負載試車和投入生產。

操作

1、提升機應在空載下啟動，待運轉正常后，方可向提升機進料，進料應是均勻的。以免機座內被物料堵塞，若發生堵塞，必須立即停止進料，拉開插板，清除機座內堵塞物料（嚴禁將手伸進機座內扒料），待料斗帶運轉正常后再重新進料。
2、停車前，應先停止進料，待物料基本卸空后才能停車。
3、料斗帶跑偏或打滑可調節機座上的調節絲桿。

維護和保養

為延長設備使用壽命，保證正常運轉，應對緊固件料斗等定期進行檢查，發現磨損或變形等機件，應即時修理或更換，并注意保持軸承有良好的潤滑。

常見故障及排除方法

故障	原因	排除方法
皮帶跑偏	機尾座張緊輪未調平	調整張緊絲桿
料斗撞擊機殼	料斗帶未張緊	調整張緊絲桿
回流量過大	機頭卸料調節板位置不正	調整調節板，使調節板盡量接進料斗口部
減速器或軸承溫升過高	內有污物安裝不當	清除污物重新校正安裝
