TH提升機

TH提升機也叫TH系列斗式提升機，是環鏈斗式提升機的一種型號，料斗的承受部件為鏈條，取代了原有皮帶傳動。采用鍛造的環形鏈條作為牽引構件，在運行過程中采用混合式或重力式卸料。提升高度在4.5米-40m之間，斗寬從160-1250。

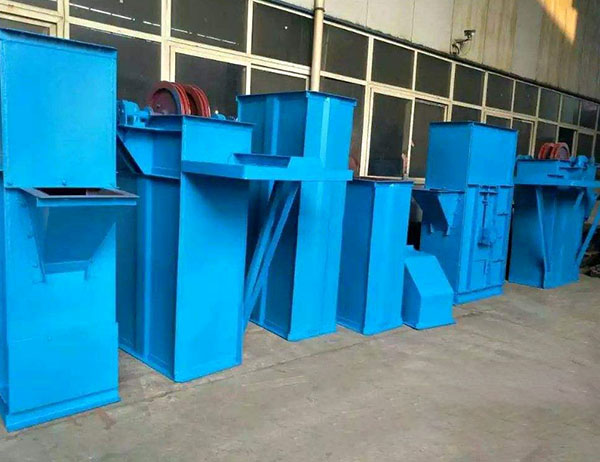

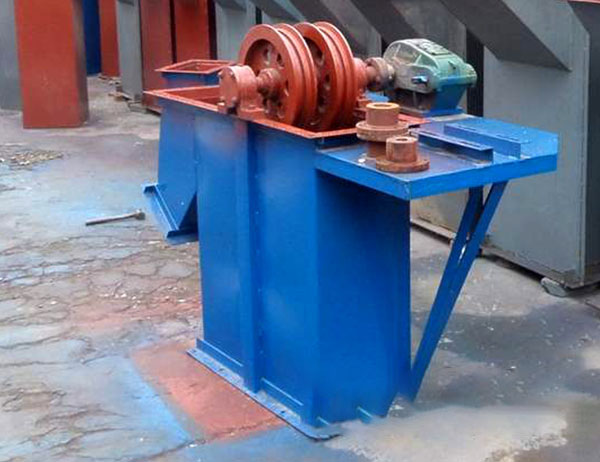

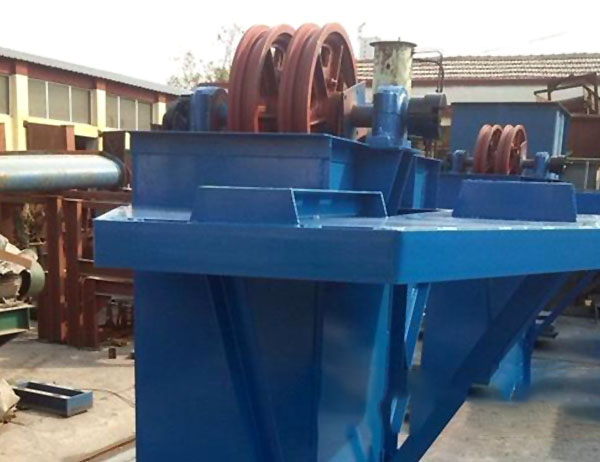

廠家真機

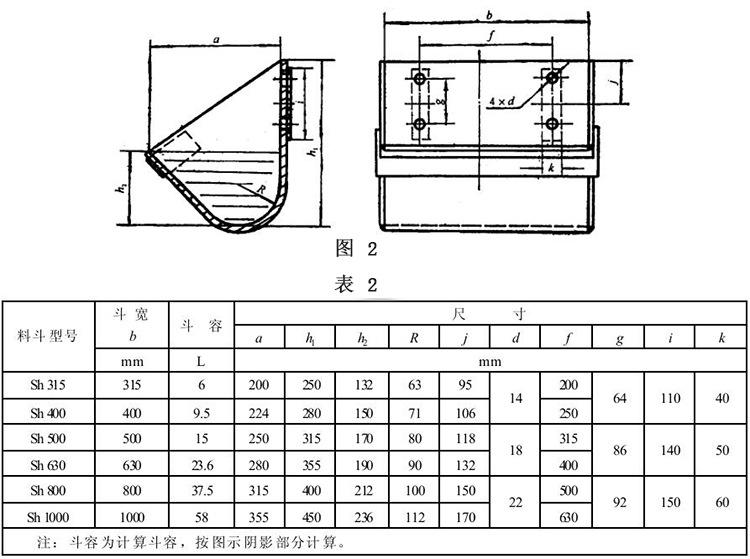

料斗尺寸圖

上料參數表

型   號		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料斗型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
輸送能力，m 3 /h		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料斗	料斗容量	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	斗距	350		450		512				688				936		936		1001
鏈條	園鋼直徑 x節（mm)	φ12X45		φ18X64						φ22X86				φ24X86		φ24X86		φ28X92
	單鏈條破 斷強（KN)	≥170		≥320						≥480				≥560		≥560		≥660
料斗運動 速度 (m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
傳動鏈輪轉數 (r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
輸送物料的 最大塊度		20		25		35		40		50		60		75		85		100

跑偏脫鏈原因

1、TH斗式提升機頭輪和底輪傳動軸安裝不正：th斗式提升機的頭輪和底輪傳動軸安裝不正主要體現在以下幾個方面：

  一是頭輪和底輪的傳動軸在同一垂直平面但是不平行；

  二是兩傳動軸都安裝在水平位置且不在同一垂直平面內；

  三是兩傳動軸平行，在同一垂直平面內且不水平。這時，料斗帶跑偏，特別容易引起料斗與機筒的碰撞、料斗帶的撕裂。

  應立即停機，排除故障。做到頭輪和底輪的傳動軸安裝在同一垂直平面內，而且都在水平位置上，整機中心線在1000mm高度上垂直偏差不超過2mm，積累偏差不超過8mm。

2、th斗式提升機料斗帶接頭不正：料斗帶接頭不正是指料斗帶結合后，料斗帶邊緣線不在同一直線上。

3、工作時，料斗帶一邊緊一邊松，使料斗帶向緊邊側向移動，產生跑偏，造成料斗盛料不充分，卸料不徹底，回料增多，生產率下降，嚴重時造成料斗帶卡邊、撕裂。這時應停機，修正接頭并接好。
